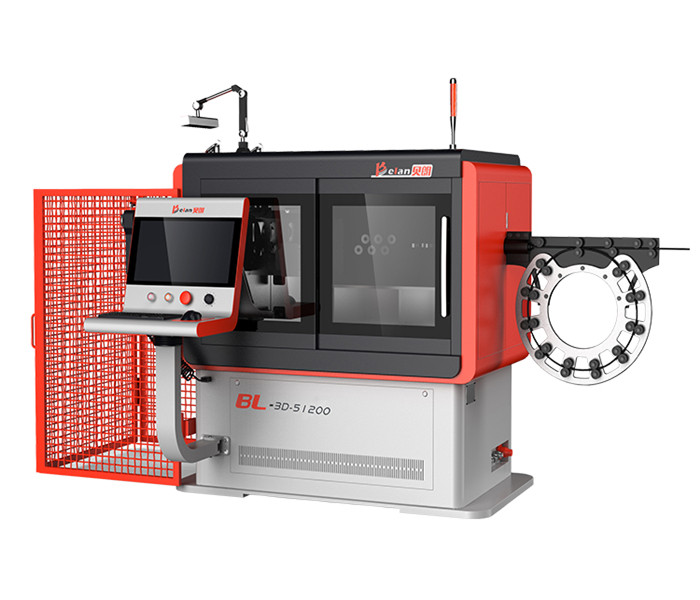

名稱： 轉頭線材折彎機BL-3D-51200
型號： BL-3D-5120
品牌： 貝朗
簡述：轉頭線材折彎機BL-3D-51200 &12.0mm (線徑5-12mm,鐵線或者低碳鋼可做12.0mm)，專業生產汽車零部件等線成型，特別適合做大桿件...
產品詳情
轉頭線材折彎機BL-3D-51200主要應用于汽車零部件行業，其中包含汽車頭枕桿折彎、排氣管掛鉤折
彎，汽車引擎支蓋折彎；園林工具配件折彎、超市購物車桿件配件折彎成型，衛廚拉籃配件折彎，電腦顯
示器支架折彎成型。
|
配件名稱 |
品牌產地 |
|
伺服電機、編碼器 |
SANYO |
|
直線滑軌 |
臺灣上銀 |
|
開關電源 |
臺灣明緯 |
|
熒光屏 |
臺灣友達 |
|
變頻器 |
臺灣臺達 |
|
數控系統 |
臺灣益圖 |
|
軸承 |
日本NSK |
|
減速機 |
德國?？ㄌ?/span>/臺灣品宏 |
|
機座材質 |
A3鋼料 |
|
鍵盤 |
羅技 |
|
電腦主板 |
拓普康 |
|
滾珠絲桿 |
臺灣上銀 |

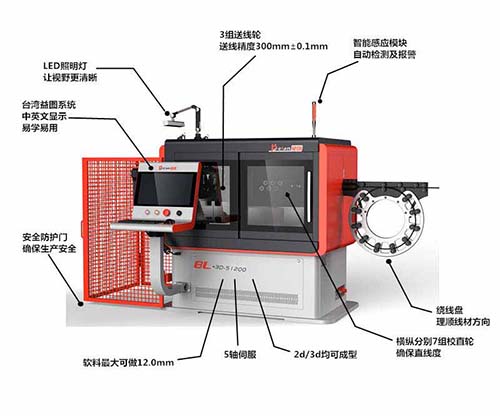

1、轉頭線材折彎機原理上是轉頭不轉線，頭部結構輕巧，頭轉線不轉,確保生產運行快速穩定。
2、電腦開機、關機速度快、操作簡單方便。電腦界面可以邊生產邊調速邊改程序。
3、配置上采用日本進口高速電機，德國進口減速機，生產速度高于國內同行同類產品25%以上。
4、送線和轉臂，既分離又配合，轉頭時真正實現不轉線，可以實現較小外徑圓弧和多圓圈產品成型。
5、生產可實現在最慢速折角時角度無任何變化，生產穩定性更好。
6、軸承、齒輪等重要零部件采用臺灣進口配件，質保8760小時，設備耐用可靠。
7、精密度高，可以做2.0-14 mm 線徑范圍內的線材成型產品，誤差降到0.1 mm
8. 鋼絲對接機的配套使用，讓機臺的換線操作更方便。
9、可以連入互聯網，通過手機或電腦連入WIFI實現遠程控制，售后服務更方便。
10、完善的售后服務體系：廣東省范圍內24小時到達維修，省外48小時到達維修，江浙滬及華南華北均有售后服務點，免費提供技術培訓支持！
|
型號 |
（Model No.） |
BL-3D-51000 |
BL-3D-51200 |
||
|
軸數 |
No. of Axis |
5軸 |
5軸 |
||
|
加工線徑 |
input OD of Wire |
硬料hard material Φ3.0～φ8.0mm |
軟料soft material Φ4.0～φ10.0mm |
硬料hard material Φ4.0～φ8.0mm |
軟料soft materialΦφ5.0 ～φ12.0mm |
|
送線輪數 |
No. of Feeding Round |
4組 |
4組 |
||
|
送線軸伺服電機功率 |
Power of Wire Feeding Motor |
5.5KW |
5.5KW |
||
|
送線軸減速機 |
Send shaft reducer |
1：5 |
1:10 |
||
|
轉臂軸伺服電機功率 |
Power of Turning Motor |
5.5KW |
5.5KW |
||
|
切刀軸伺服電機功率 |
Power of Wire Cuter Motor |
1.0KW |
1.0KW |
||
|
進退軸伺服電機功率 |
Power of Moving Motor |
1.0KW |
1.0KW |
||
|
折角軸伺服電機功率 |
Power of Angle Control Motor |
2.0KW |
2.0KW |
||
|
折角減速機 |
Angular speed reducer |
1：5 |
1:10 |
||
|
機器重量 |
Weight of Machine |
3800KG |
3800KG |
||
|
輸入電源 |
Input Power |
380V/50HZ/3PH |
380V/50HZ/3PH |
||
|
機器尺寸 （長度X寬度X高度） |
Size of Machine |
3600mm X 1600mm X 2070mm |
3600mm X 1600mm X 2070mm |
||
1、電源電流及電壓1秒種以上波動應保證在±5%以內，設備可以正常運行。
2、自動送料架與主機間隔距離2000mm以上。
3、設備配備有USB接口，可實現數據讀取。
4、電腦操作系統可以接入互連網，實現遠程控制和操作。生產效率及產量 在人機界面有顯示，達到規定產量后設備可自動停機。
5、設備使用后齒輪箱及導軌滑塊要定期加潤滑油脂，周期60個工作日。
1. 正確安裝擺放
機臺放置車間后，需要充分的地線接地，生產廠家在運輸過程中，有帶木板墊底的，需要把木板拿掉，墊上膠墊，這樣做的目的是防止線材成型機生產過程中，不會因機臺運行產生震晃。
2. 定期加機油和黃油
加油的位置主要是卷曲、送線箱、和傳動齒輪等地方，長期保持線材成型機部分的磨合處有機油的潤滑，一般一個星期要檢查一次黃油；
3. 保持機臺的清潔
每天下班前，員工需要把線材成型機表面擦拭干凈，如果長期不清潔，油污累積，會有電路參數發生改變的可能性，還有灰塵的長期侵蝕，讓機臺表面老化，影響美觀；
4. 正常操作使用
特別注意盡可能不要生產超出線徑范圍的產品，以免降低設備的精度。機臺需要放置在通風和干燥的地方，防止受潮生銹或者損毀電路。
能夠做到及時用心的機臺保養，既可以保持線材成型機的精度和穩定性、延長使用壽命，還可以減少機臺的返修率。

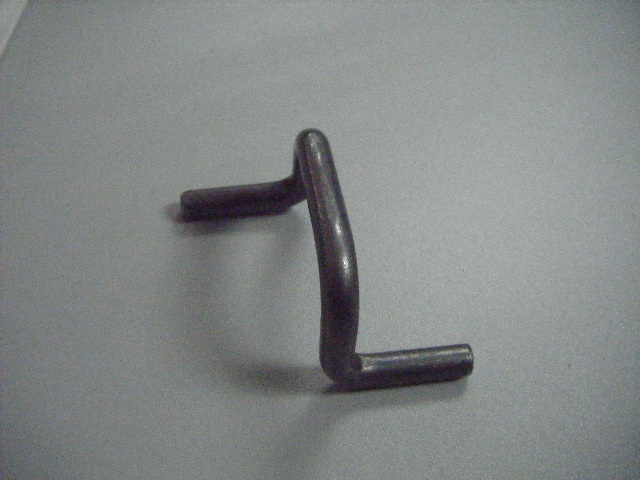

汽車千斤頂搖桿 線徑：8.0mm

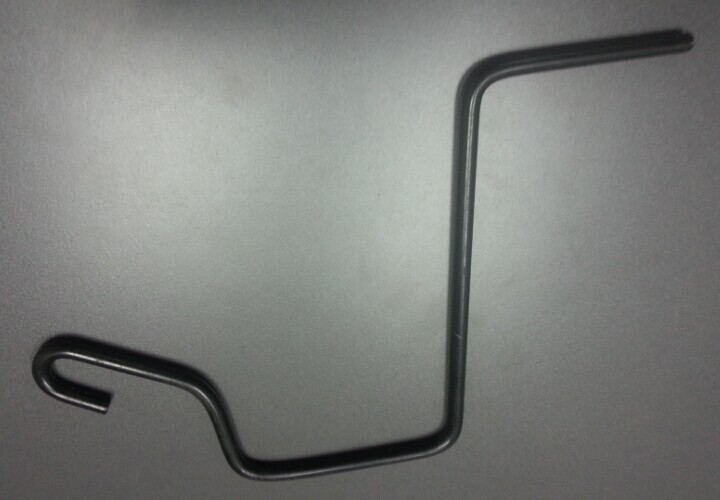

汽車引擎蓋鎖扣 線徑：7.0mm
溫馨提示：網站圖片展示有限，此款機型還有更多產品圖樣，詳情可咨詢客服，如果您有圖樣，但不知選哪種設備，您可以在線咨詢，我們將第一時間給您答復。
